1、堅(jiān)硬：經(jīng)滲透型密封硬化材料處理后的地面，莫氏硬度將達(dá)到8~9，莫氏硬度提高45%左右。
2、耐磨：滲透型密封硬化材料能夠?qū)⒒炷林械母鞣N成分固化成一個(gè)堅(jiān)硬的實(shí)體增加硬度和密實(shí)度，經(jīng)使用的地面熟化后，耐磨度將提高到8倍以上。
3、防塵：滲透型密封硬化材料與混凝土中的硅酸鹽發(fā)生化學(xué)反應(yīng)，在混凝土表面形成一個(gè)無(wú)塵、致密的整體，永久控制了混凝土灰塵從表面空隙中析出。
4、防滑：一般的混凝土地面，鹽堿成分會(huì)從表面析出，導(dǎo)致打滑。但用過(guò)滲透型密封硬化材料的地面則不同，它在混凝土表面形成一個(gè)堅(jiān)固、致密的整體，鹽堿成分不會(huì)從表面析出。
5、抗壓：抗壓強(qiáng)度經(jīng)處理試樣比未處理試樣增強(qiáng)25%，抗折強(qiáng)度也有所提高。
6、抗?jié)B：滲透型密封硬化材料能有效滲入到混凝土內(nèi)，并與其發(fā)生化學(xué)反應(yīng)，鎖住里面的毛孔，對(duì)混凝土表面起到永久的密封效果，能有效抑制水、油和其他的表面污物進(jìn)入混凝土內(nèi)。
7、抗風(fēng)化：紫外線及噴水對(duì)處理過(guò)的試樣沒(méi)有不良的影響，能有效阻止氯離子的通過(guò)，測(cè)試表明經(jīng)過(guò)處理過(guò)的地面效果，不會(huì)因暴露在電磁或水霧中而受到影響。
8、耐腐蝕：經(jīng)滲透型密封硬化材料處理后地面，將大大提高混凝土的耐腐蝕性能。

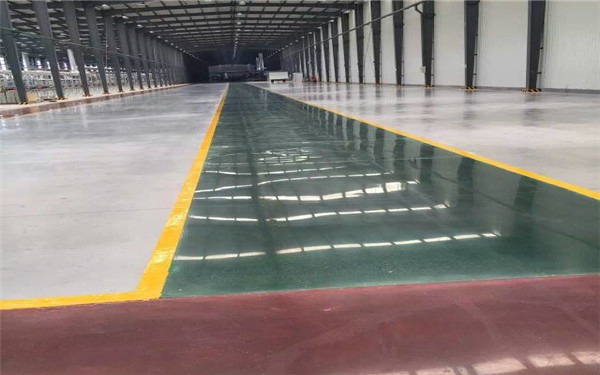

9、光亮：經(jīng)滲透型密封硬化材料處理后的混凝土地坪會(huì)出現(xiàn)大理石般光澤，使用越久光澤度越好。
10、環(huán)保：滲透型密封硬化材料是一種混凝土密封、防塵、耐磨硬化劑，無(wú)色、無(wú)臭、無(wú)毒、不燃，能使混凝土堅(jiān)固和防塵。

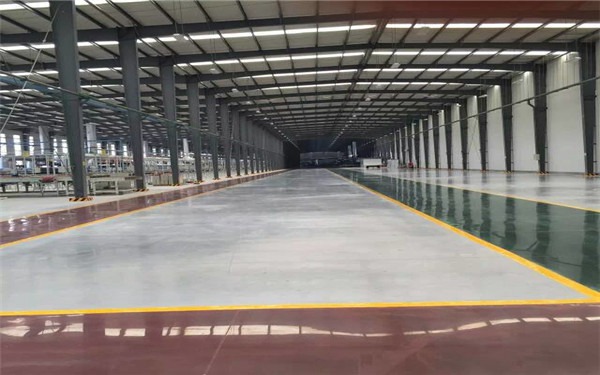

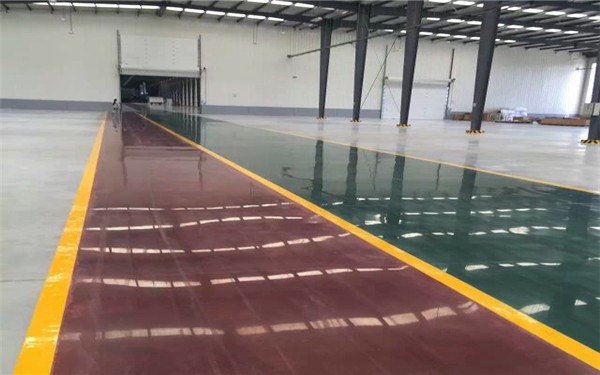

11、顏色多樣：美觀極具裝飾性，常用色有：綠、紅、黑、黃、灰、藍(lán)。

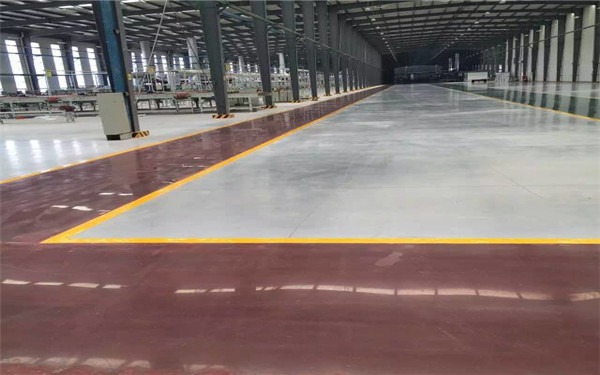

施工工序：
基面處理：先用50~500目的磨片徹底打磨地面，至手感平滑為止，并用吸塵器或其他工具徹底清掃地面灰塵，使地面毛細(xì)孔能夠充分吸收材料；
噴灑材料：待表面晾干后噴灑兩道SPR568/C彩色著色劑，第一道SPR568/C上完待6-8小時(shí)表面干燥后，再涂刷第二道SPR568/C，用量約0.2kg/m2（水磨石或金剛砂地面)；
噴灑材料：噴灑SPR568/B直至表面有結(jié)晶即可，讓其自然滲透30~60分鐘，之后用清水沖洗地面，將表面結(jié)晶清洗干凈；
噴灑材料：用噴霧器將SPR568/A均勻涂布于已干燥的地面之上，讓其反應(yīng)約10~30分鐘后用清水沖洗地面，并用洗地機(jī)將表面結(jié)晶清洗干凈；
精細(xì)拋光：待SPR568/A涂刷6-8小時(shí)后，用拋光機(jī)安裝500目、800目、1000目、1500目、2000目、3000目的磨片干拋（拋光過(guò)程保證干磨，請(qǐng)勿帶水作業(yè)），精細(xì)拋光拋三至四次直至達(dá)到客戶要求,并用吸塵器將表面清潔干凈；
噴灑保護(hù)劑：待地面清潔表干后噴灑SPR568/P（保護(hù)劑）用量約 0.1 kg/m2；約待其自然表干（約6-8小時(shí)）后，用2000-3000目的樹(shù)脂磨片拋光（拋光過(guò)程保證干磨，請(qǐng)勿帶水作業(yè)）后即可使用。
微信掃碼 關(guān)注我們
